Operating Handle/Steering Wheel Inspection
เซ็นเซอร์วัดมุม
เซ็นเซอร์ซีรีส์ SAHC เป็นเซ็นเซอร์ตำแหน่งมุมสัมผัสเชิงเส้นแบบชิ้นเดียว เซ็นเซอร์ใช้เทคโนโลยีเอฟเฟกต์ฮอลล์ ซึ่งใช้สนามแม่เหล็กที่สร้างขึ้นจากแม่เหล็กถาวรในการทำงาน เซ็นเซอร์ให้การเปลี่ยนแปลงเชิงเส้นของแรงดันไฟฟ้าขาออก (ตามสัดส่วนของแรงดันไฟฟ้าขาเข้า) ที่สอดคล้องกับมุมการหมุนของเพลาขาเข้า
เซ็นเซอร์ที่มีเอาต์พุตเชิงเส้นตั้งแต่ 0° ถึง 360° ไม่ต้องชดเชย
-
แอปพลิเคชั่น
-
พารามิเตอร์พื้นฐาน
-
ขนาด
-
แบบอย่าง
-
ขอใบเสนอราคา
-
สินค้าที่เกี่ยวข้อง
แอปพลิเคชั่น
-
-

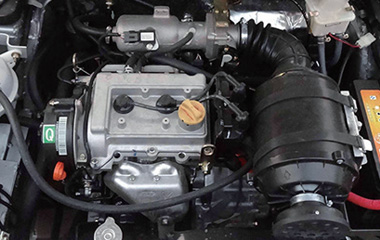

Shift Position Detection -

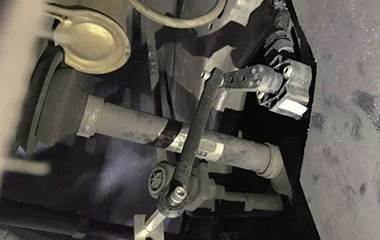

Vehicle Height Detection -
Gas Pedal Position Detection
พารามิเตอร์พื้นฐาน
| แบบอย่าง | ซีรีย์ SAHC01-120 |
| แรงดันไฟฟ้าขาเข้า | 5.0VDC ± 10% แรงดันไฟฟ้า |
| มุมการวัด | 0~120° |
| สัญญาณเอาท์พุต | มีตัวเลือกเอาต์พุตอะนาล็อก PWM หรือ SENT 0.5~4.5V ช่วงการวัด: 5° ถึง 85° เอาต์พุตเป็นเส้นตรงตั้งแต่ 10% ถึง 90% ของแรงดันไฟฟ้าขาเข้า |
| ฟังก์ชันการหนีบเอาท์พุต | 0° ถึง 5°: 10% ของแรงดันไฟฟ้าขาเข้า 85° ถึง 120°: 90% ของแรงดันไฟฟ้าขาเข้า |
| ความเป็นเส้นตรงของเอาต์พุต | ±3% ฟรังก์ |
| วัสดุที่ใช้ทำตัวเรือน | พลาสติกเสริมไฟเบอร์กลาส |
| อายุการใช้งาน | รอบเต็มมากกว่า 10 ล้านรอบ |
| ระดับการป้องกัน | IP67 |
| ความต้านทานการสั่นสะเทือน | 1g RMS แนวแกน, 5g RMS แนวนอน, 8g RMS แนวตั้ง; 20 Hz ถึง 2 kHz |
| อุณหภูมิในการทำงาน | -40℃~+135℃ |
| อุณหภูมิในการจัดเก็บ | -40℃~+150℃ |
| วิธีการเดินสายไฟ | สายไฟทางออกปลาย |
พารามิเตอร์พื้นฐาน
ขนาด
ขอใบเสนอราคา
