เซ็นเซอร์วัดอัตราการไหล
เซ็นเซอร์วัดอัตราการไหล

ซีรีส์ SWU เป็นเครื่องวัดอัตราการไหลแบบอุลตราโซนิคที่มีความแม่นยำสูงสำหรับอุตสาหกรรม โดยใช้ชิป FPGA เกรดอุตสาหกรรมล่าสุดที่มีเกตอาร์เรย์ 700,000 เกต ซึ่งช่วยปรับปรุงความถี่ในการสุ่มตัวอย่างสัญญาณและความคลาดเคลื่อนของฟองอากาศได้อย่างมาก เทคโนโลยี TGA ที่พัฒนาขึ้นเองช่วยให้สามารถจัดการตรรกะและการทำงานที่ซับซ้อนมากขึ้น ทำให้วัดค่าได้แม่นยำและรวดเร็วยิ่งขึ้น ช่วยให้เครื่องวัดอัตราการไหลสามารถทนต่อฟองอากาศหรือสิ่งเจือปนที่ไม่ต่อเนื่องได้เป็นเวลา 5 วินาที

พร้อมกันนี้ยังมีคุณลักษณะการติดตั้งที่ง่ายดายและการใช้งานที่สะดวกของเครื่องวัดอัตราการไหลแบบอัลตราโซนิก และสามารถติดตั้งได้โดยไม่ทำลายท่อหรือหยุดน้ำและทำงาน


ติดตั้งง่าย มีความยืดหยุ่นสูง สามารถใช้เซ็นเซอร์ 1 คู่กับเส้นผ่านศูนย์กลางท่อทุกขนาดได้

ความแม่นยำสูง (± 0.5%) ความเร็วในการตอบสนองสูง (ความเร็วในการสุ่มตัวอย่างสามารถเข้าถึงได้ 300 ครั้งต่อวินาที) และการวัดอัตราการไหลต่ำ (อัตราการไหลสูงสุดสามารถเข้าถึงได้ 0.03 เมตรต่อวินาที)

ตัวกลางเพียงตัวเดียวสามารถนำมาใช้ในการวัดและสามารถนำไปใช้ได้อย่างแพร่หลายในสาขาต่างๆ เช่น การบำบัดน้ำ น้ำบริสุทธิ์ น้ำบริสุทธิ์พิเศษ อุตสาหกรรมปิโตรเลียมและเคมี และเครื่องปรับอากาศประหยัดพลังงาน

เซ็นเซอร์ปลั๊กอินมาตรฐานมีขีดจำกัดอุณหภูมิสูงสุดที่ 130 ℃ ในขณะที่เซ็นเซอร์อุณหภูมิสูงมีขีดจำกัดอุณหภูมิสูงสุดที่ 180 ℃

สามารถใช้ร่วมกับโมเดล RTD และเซ็นเซอร์วัดอุณหภูมิเพื่อให้เป็นเครื่องวัดพลังงานสำหรับวัดการใช้ความร้อนและความเย็นของท่อส่งความร้อนและท่อส่งเครื่องปรับอากาศและทำความเย็น

แอปพลิเคชั่น

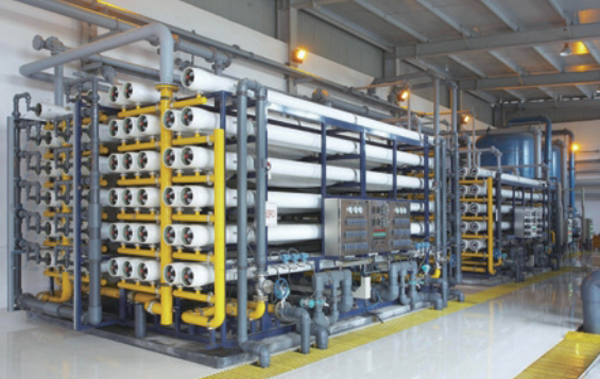

  • Pure water, ultrapure water
    Pure water, ultrapure water

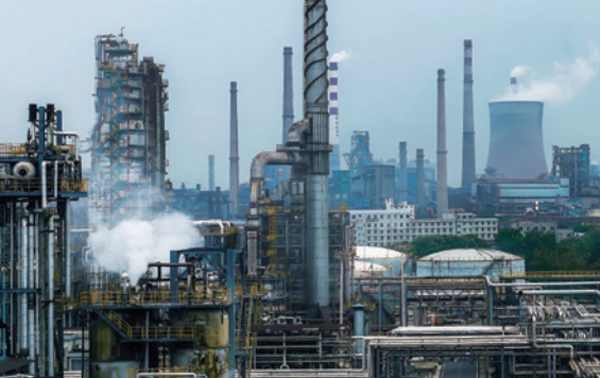

  • Petrochemical industry
    Petrochemical industry

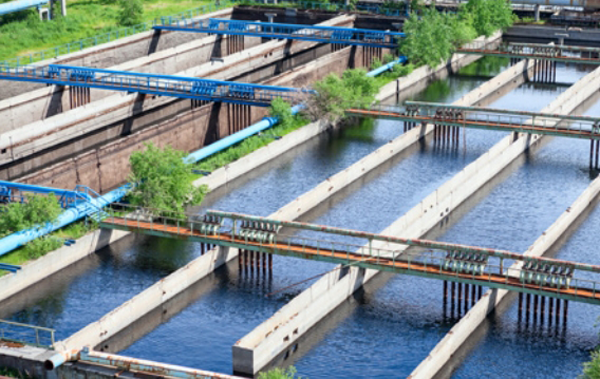

  • Water treatment
    Water treatment

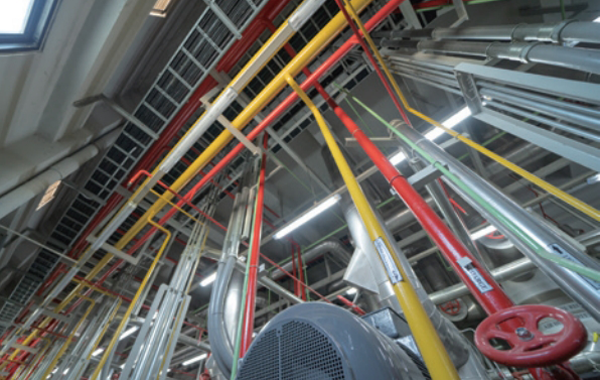

  • Intelligent building
    Intelligent building
พารามิเตอร์พื้นฐาน
แบบอย่างสว.901สวส801
ตัวกลางการวัดของเหลวอะคูสติกขนาดกลางเดี่ยว
ช่วงการวัด±0.01ม./วินาที ~ ±12ม./วินาที±0.03ม./วินาที ~ ±5ม./วินาที
ความแม่นยำ0.5%1%
ความสามารถในการทำซ้ำ0.1%0.2%
วัดขนาดเส้นผ่านศูนย์กลางท่อ15มม.~5,000มม. (สินค้าที่มีขนาดต่ำกว่า 25มม. สามารถสั่งทำได้ โปรดติดต่อเรา)15มม. ~ 1200มม. (สินค้าที่มีขนาดต่ำกว่า 25มม. สามารถสั่งทำได้ โปรดติดต่อเรา)
เอาท์พุตเอาต์พุตอะนาล็อก: 4~20mA, โหลดสูงสุด 750 Ω
เอาต์พุตพัลส์: 0~9999Hz, OCT, (สามารถปรับความถี่ต่ำสุดและสูงสุดได้)
เอาต์พุตรีเลย์: SPST, สูงสุด 1Hz(0.4A@125VAC 2A@30VDC)
เอาต์พุตอะนาล็อก: 4~20mA โหลดสูงสุด 750 Ω
เอาต์พุตพัลส์: 0~10KHz
การสื่อสารRS232 และ RS485 มอดูบัส
พื้นที่จัดเก็บการ์ด TF (ขยายได้ถึง 32GB หมายเหตุ: การส่งข้อมูลทุก ๆ 60 วินาทีสามารถใช้งานได้นาน 12 ปี)
แหล่งจ่ายไฟ90~245VAC, 48~63Hz, 10~36VDC10~36VDC/1อา
แสดงจอ LCD 240*128จอ LCD 240*128
อุณหภูมิการทำงานเครื่องส่งสัญญาณ: -20 ℃~60 ℃
เซ็นเซอร์: -40 ℃~80 ℃, ประเภทมาตรฐาน
-40 ℃~180 ℃, ประเภทอุณหภูมิสูง
เครื่องส่งสัญญาณ: -20 ℃~60 ℃
เซ็นเซอร์: -40 ℃~75 ℃ ประเภทมาตรฐาน
สภาพแวดล้อมการวัดผลความชื้นสัมพัทธ์ 0-99% ไม่ควบแน่นความชื้นสัมพัทธ์ 0-99% ไม่ควบแน่น
ระดับการป้องกันเครื่องส่งสัญญาณ IP65, เซ็นเซอร์ IP68เครื่องส่งสัญญาณ PC/ABS IP65, เซ็นเซอร์ IP68
สายเคเบิลสายเคเบิลบิดหุ้มฉนวนความยาวมาตรฐาน 9 เมตร สามารถขยายได้ถึง 274 เมตรสายเคเบิลบิดหุ้มฉนวนความยาวมาตรฐาน 9 เมตร สามารถขยายได้ถึง 274 เมตร


แบบอย่างสว.811
ช่วงขนาดเส้นผ่านศูนย์กลางท่อDN15~DN65
วัสดุท่อที่รองรับท่อพลาสติกแข็งประเภทโลหะ/PVC, PP หรือ PVDF
รองรับสื่อของเหลวน้ำ/อื่นๆ (ชนิดเดียวไม่มีอนุภาคแข็งและสิ่งเจือปน)
รองรับอุณหภูมิกลาง0-115 ℃ (ไม่มีการแข็งตัวที่พื้นผิว)
ค่าตัดอัตราการไหลต่ำเริ่มต้น0.1ม./วินาที
โหมดการแสดงผลจอ LCD พร้อมไฟแบ็คไลท์ 256 * 128
เวลาตอบสนอง0.5~60 วินาที
ระดับความแม่นยำ± 2% สามารถเข้าถึง ± 1% หลังจากการสอบเทียบ
วงจรการจัดเก็บข้อมูล300 มิลลิวินาที
การสำรองข้อมูลหน่วยความจำEEPROM (ความยาวในการเก็บข้อมูล: มากกว่า 10 ปี, ความถี่ในการอ่าน/เขียนข้อมูล: มากกว่า 1 ล้านครั้ง)
ขั้วต่อไฟฟ้าและ I/Oปลั๊กเครื่องบิน M12
เอาท์พุต4-20มิลลิแอมป์
การสื่อสารโมดบัส RS485
(เอาท์พุตเสริม)OCT (เอาต์พุตพัลส์)/สัญญาณเตือนรีเลย์หนึ่งครั้ง (กรุณาติดต่อโรงงานเพื่อดูรายละเอียด)
แหล่งจ่ายไฟ10-24 โวลต์ดีซี
พลังงานไฟฟ้าน้อยกว่า 3W
วงจรป้องกันการป้องกันไฟย้อนกลับ, การป้องกันไฟกระชาก, การป้องกันไฟฟ้าลัดวงจรสำหรับแต่ละเอาต์พุต, การป้องกันไฟกระชากสำหรับแต่ละเอาต์พุต
ระดับการป้องกันเปลือกหอยIP65
อุณหภูมิโดยรอบ-10 ถึง 60 °C (ไม่แข็งตัว)
ความชื้นสัมพัทธ์ความชื้นสัมพัทธ์ 35 ถึง 85% (ไม่ควบแน่น)
ความต้านทานการสั่นสะเทือน10 ถึง 55Hz, แอมพลิจูดสองเท่า 1.5 มม., 2 ชั่วโมงบนแกน XYZ แต่ละแกน
ทนทานต่อแรงกระแทกพัลส์ 100 ม./วินาที 216 มิลลิวินาที 1,000 ครั้งบนแกน X, Y และ Z
วัสดุของตัวเครื่องทั้งหมดโลหะผสมอลูมิเนียม พลาสติกอุตสาหกรรม
ความยาวสายเคเบิลมาพร้อมมาตรฐาน 2 เมตร (PT1000 มาพร้อมมาตรฐาน 9 เมตร)


แบบอย่างสว.821
ช่วงการวัด±0.03 ฟุต/วินาที ~±40 ฟุต/วินาที (±0.01 ม./วินาที ~±12 ม./วินาที)
ความแม่นยำ±1%
ช่วงขนาดเส้นผ่านศูนย์กลางท่อ1/2"~48"(15มม.~1200มม.)
ตัวกลางการวัดของเหลวที่นำเสียงชนิดเดียว
ท่อที่สามารถวัดได้เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม ท่อ PVC หรือวัสดุท่อที่มีความหนาแน่นนำเสียงอื่นๆ
เอาท์พุตเอาท์พุตอะนาล็อก: 4-20mA, โหลดสูงสุด 750 Ω
Modbus:RS485
การจัดเก็บการ์ด SD32กรัม
การตั้งค่าช่วงเวลาในการเก็บรักษา1~99999 วินาที
แป้นพิมพ์ปุ่มฟิล์มดิจิตอล
แสดงหน้าจอแสดงผล LCD 240 * 128 (พร้อมไฟแบ็คไลท์)
แหล่งจ่ายไฟแบตเตอรี่ลิเธียมแบบชาร์จไฟได้ความจุ 3000mAh ใช้งานได้นาน 16 ชั่วโมงเมื่อชาร์จเต็มภายใต้การใช้งานปกติ
อุณหภูมิการทำงานเครื่องส่งสัญญาณ: -20 ℃~60 ℃
เซ็นเซอร์: -40 ℃~80 ℃ ประเภทมาตรฐาน - 40 ℃~130 ℃ เป็นอุปกรณ์เสริม
การวัดความชื้นสัมพัทธ์ของสิ่งแวดล้อมความชื้นสัมพัทธ์ 0-99% ไม่ควบแน่น
ระดับการป้องกันเครื่องส่งสัญญาณ IP54, เซ็นเซอร์ IP68
สายเคเบิลสายไฟหุ้มฉนวนบิดเกลียว ความยาวมาตรฐาน 5 เมตร
พารามิเตอร์พื้นฐาน

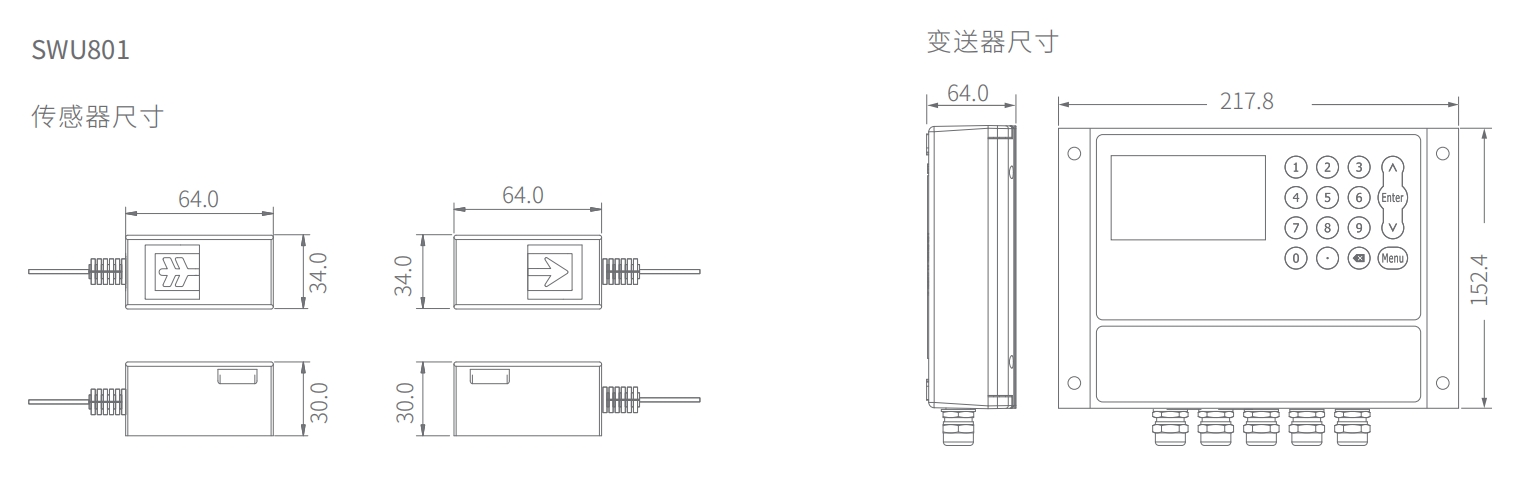

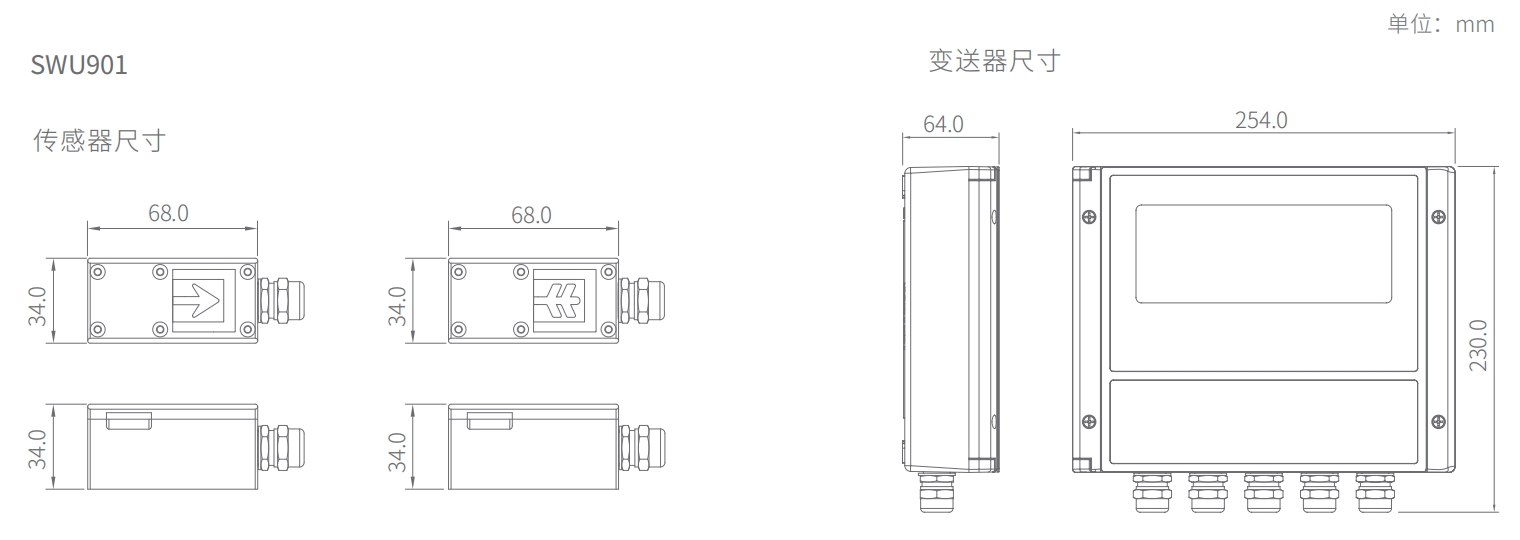

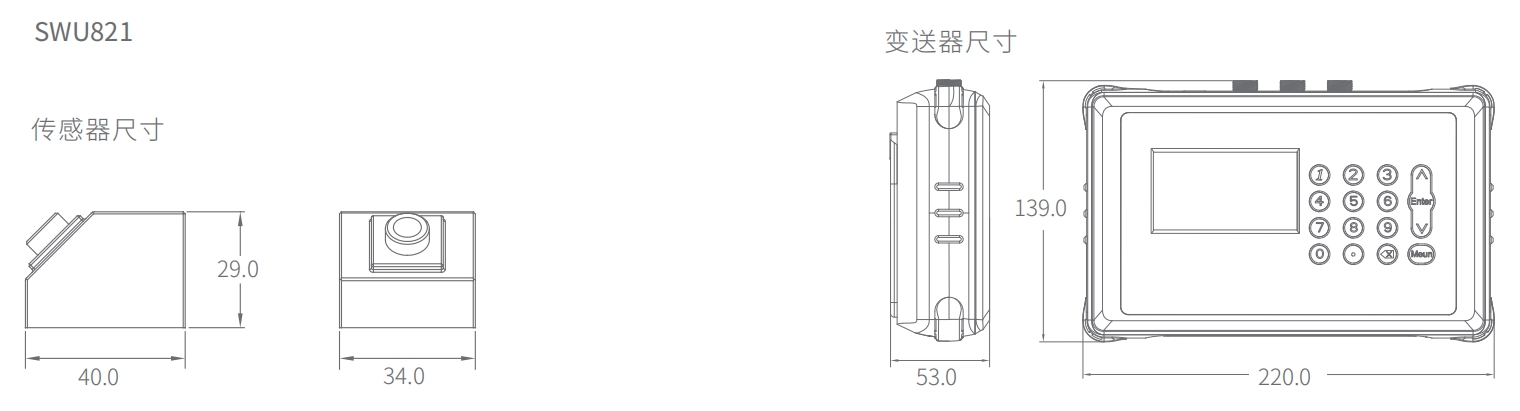

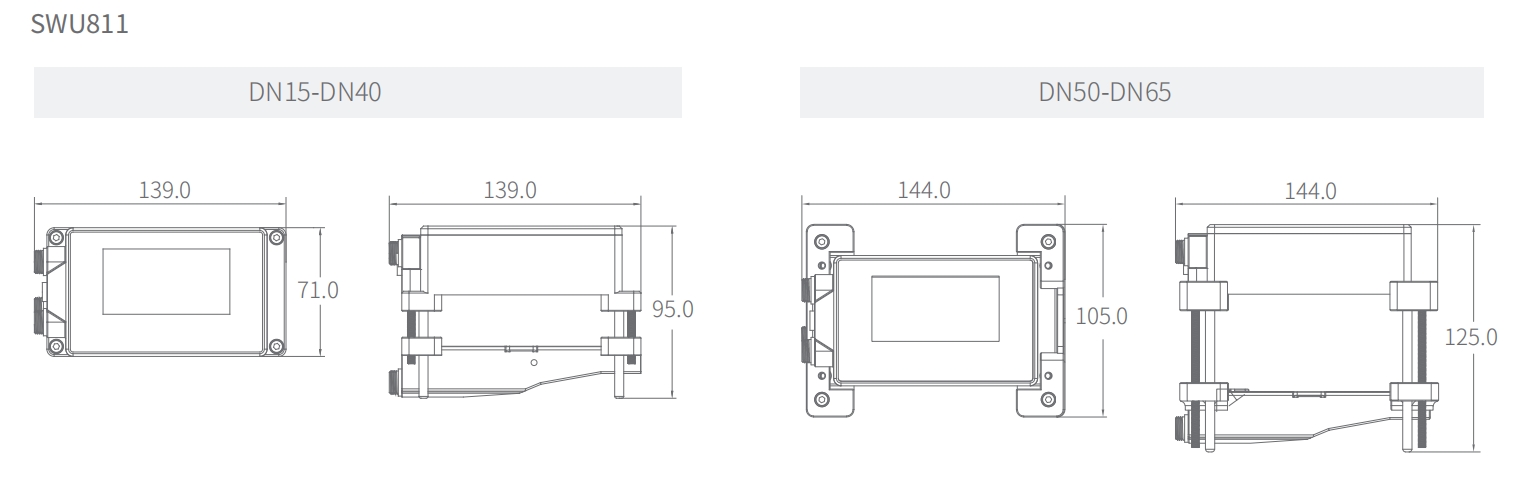

ขนาด
