แอปพลิเคชั่นระบบรับข้อมูลการเคลื่อนที่

1. คำสั่งระบบ:

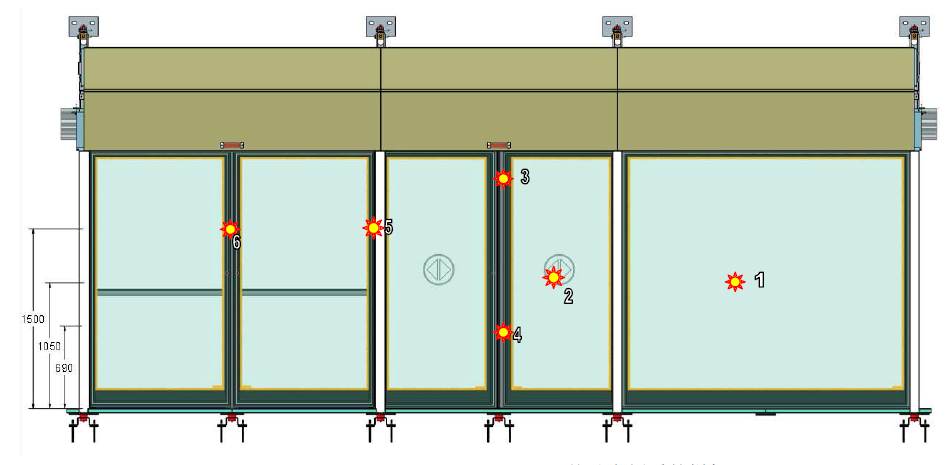

การวัดการเสียรูปของประตูบานมุ้งหมายถึงการทดสอบการเสียรูปของประตูบานเลื่อน 1 บาน ประตูบานตาย 1 บาน ประตูฉุกเฉิน 2 บาน และฝาครอบภายใต้สถานการณ์จำลองแรงดันลมและภาระที่แออัด โปรดดูภาพด้านล่าง:

2. อุปกรณ์ทดสอบ

1) LVDT: 10-18 ชิ้น, ช่วงระยะชัก: 0-25 มม.

2) ขายึดรองรับ LVDT: 10-18 ชิ้น

3) สายเคเบิลข้อมูล: 10-18 ชิ้น, ชิ้นละ 10 เมตร ใช้สำหรับเชื่อมต่อเซนเซอร์การเคลื่อนที่ LVDT และโฮสต์การรับสัญญาณ

4) โฮสต์การรับสัญญาณ: 1 ชิ้น ใช้เพื่อตรวจสอบสัญญาณการเคลื่อนที่ของเซนเซอร์ 18 ช่องพร้อมกัน

5) สายเคเบิลข้อมูล: 2 ชิ้น สำหรับส่งข้อมูลระหว่างโฮสต์การรับสัญญาณและคอมพิวเตอร์แล็ปท็อป ยาว 2 เมตรต่อชิ้น

เซ็นเซอร์ LVDT (พร้อมขายึด) --- โฮสต์การรับสัญญาณ --- คอมพิวเตอร์แล็ปท็อป

3. ทดสอบฮาร์ดแวร์และซอฟต์แวร์

1) ช่องสัญญาณทั้ง 18 ช่องของโฮสต์นั้นแยกอิสระ และแต่ละช่องสัญญาณจะมีตัวบ่งชี้สัญญาณ เมื่ออยู่ในสถานะการทำงานทดสอบ ตัวบ่งชี้ช่องสัญญาณที่เกี่ยวข้องจะแสดงเป็นสีเขียว หมายความว่าช่องสัญญาณทำงานตามปกติ ตัวอย่างเช่น หากเป็นสีแดง หมายความว่าช่องสัญญาณทำงานผิดปกติและไม่มีการรวบรวมข้อมูลใดๆ

2) ลูกค้าสามารถรีเซ็ตช่องที่เกี่ยวข้องด้วยสวิตช์ฮาร์ดแวร์

3) ซอฟต์แวร์ตรวจสอบข้อมูลของ 18 ช่องสัญญาณในเวลาเดียวกันและแสดงรูปคลื่นและค่าจริงที่สอดคล้องกันแบบเรียลไทม์ โหมดการทริกเกอร์ปุ่มถูกนำมาใช้บนอินเทอร์เฟซและเริ่มทำงานหลังจากทริกเกอร์ปุ่มและหยุดทำงานเมื่อทริกเกอร์ปุ่มอีกครั้ง และสามารถส่งออกและเล่นข้อมูลที่เกี่ยวข้องได้

4) ความถี่ในการทำงานสามารถปรับได้ตั้งแต่ 0.1 วินาทีถึง 0.5 วินาที

5) สามารถตั้งค่าค่าการเตือนได้

6) สามารถรีเซ็ตแต่ละช่องเป็น 0 ได้โดยใช้ซอฟต์แวร์เทคโนโลยี

7) สามารถแสดงค่าเรียลไทม์ได้ถึง 0.001

หมายเหตุ:

โปรดอยู่ให้ห่างจากอุปกรณ์ที่มีกระแสไฟแรง อุปกรณ์ที่มีสัญญาณรบกวนกระแสไฟสูงขณะใช้งานเซ็นเซอร์ LVDT เหล่านี้ และเปิดเครื่องและปล่อยให้เครื่องอุ่นเครื่องเป็นเวลา 5 นาทีก่อนรันซอฟต์แวร์สำหรับการรวบรวมข้อมูล
